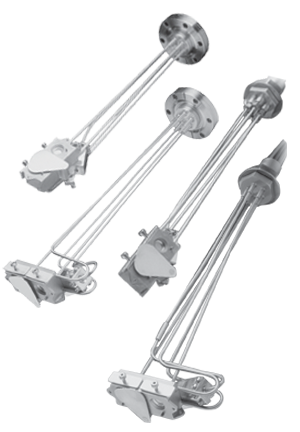

抽屉式双探头
炫酷抽屉双传感器设计用于在真空室中需要第二晶体的关键过程。拥有水冷浇铸不锈钢传感器壳体、两个炫酷抽屉晶体支架以及一个气动闸门，可以为坚固耐用的传感器头提供超高的备份晶体可靠性。腔室中没有同轴电缆，可以进行更纯净、更可靠的真空系统安装。
功能
- 无内部电缆
- 炫酷抽屉晶体支架
- 易于安装
- 在配有焊接式 CF40 法兰时可烘烤
- 随附：CF40 馈入件和 2.54 cm (1") 螺栓馈入件
- 在配有压缩接头时可调长度
- 在配有压缩接头时无需铜焊
- 焊接为客户指定长度的传感器/馈入件组合
零件号
规格
| 类型 | Cool Drawer Single Sensor | |
|---|---|---|
| 表面加工 | Stainless steel, gold plated cool drawer | |
| 冷却水 | Minimum water flow of 150 to 200 cm³/min using 1/8 in. O.D. tube, 30°C max. (Do not allow to freeze) | |
| 电气连接 | One standard female BNC on atmosphere side | |
| 晶体 | Industry standard 0.550 in. diameter | |
| 空气源 | Shuttered sensors require 55 to 60 psi regulated | |
| 1 in. 螺栓和压缩接头端接： | ||
| 材料 | 304 stainless steel, Teflon®, ceramic, beryllium nickel, VITON® | |
| 温度 | Operational environment to 300° C with water cooling or 165° C without | |
| 安装 | 1.015 in. ±0.010 in. diameter aperture | |
| CF 40 焊接式端接： | ||
| 材料 | 304 stainless steel, Teflon, ceramic, beryllium nickel | |
| 温度 | Operational environment to 450° C with water cooling or 200° C without | |
| 安装 | Mates with 2 ¾ in. ConFlat type flanges with 1.375 in. I.D. min. | |
-
型号Cool Drawer Dual Sensor
-
品牌inficon
-
产地美国
-
常用货号（P/N）CDD-BF38；CDD-AF38
